一、外形特征和电路符号

1、桥堆外形特征解说：

       (1)半桥堆为三根引脚。

(2)桥堆的外形有许多种。

(3)桥堆的体积大小不一，一般情况下，整流电流大的桥堆其体积大。

(4)全桥堆共有四根引脚，这四根引脚除标有“"”符号的两根引脚之间可以互换使用外，其他引脚之间不能互换使用。

(5)桥堆的各引脚旁均有标记，但这些标记不一定是标在桥堆的顶部，也可以标在侧面的引脚旁。在其他电子元器件中，像桥堆这样的引脚标记方法是没有的。所以在电路中能很容易识别桥堆。桥堆主要用于电源电路中。

2、桥堆电路符号识图解说：

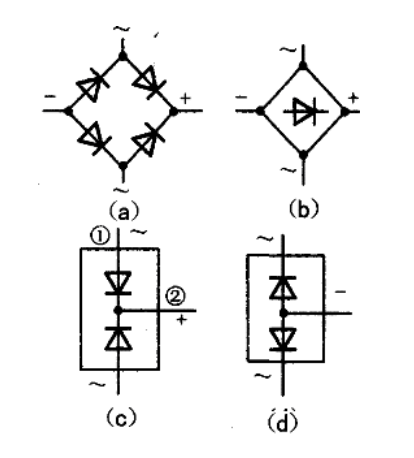

图2是桥堆、半桥堆的电路符号，半桥堆是由两只二极管组成的器件。

图2(a)所示是桥堆的电路符号;图2(b)所示是桥堆是电路符号的简化形式;图2(c)和图2(d)所示是两种半桥堆的电路符号，它们内部的二极管连接方式不同;一个是两只二极管的正极相连;另一个是两只二极管的负极相连。

图中“"”是交流电压输入引脚，每个桥堆或半桥堆各有两个交流电压输入引脚，这两个引脚没有极性之分。

图中“+”是正极直流电压输出引脚，“-”是负极性直流电压输出引脚。

3、桥堆特点解说：

(1)整流电路中采用桥堆后，电路的结构得到明显简化，电路中有一个元器件(桥堆)构成整流电路，而不是多只二极管构成整流电路。

(2)电路分析比较简单，在了解桥堆及半桥堆内部结构和工作原理的情况下，电路工作原理分析得到大大大简化。但是，对于初学者来说，如果不能掌握桥堆及半桥堆的内部结构及电路工作原理，电路分析、故障检修就难度较大。所以，掌握桥堆及半桥堆的内部结构及电路工作原理是识图和检修的基础。
