恒流二极管的性能特点

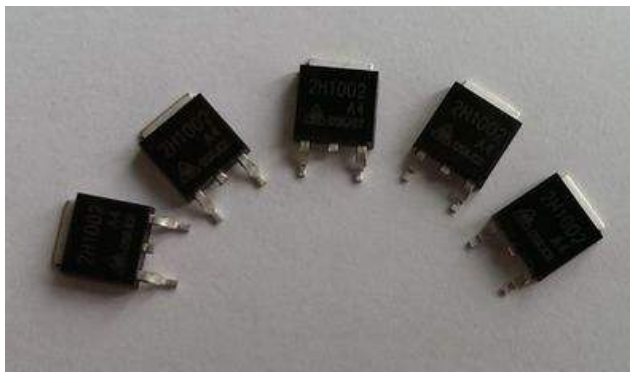

恒流二极管(CRD)属于两端结型场效应恒流器件。其电路符号和伏安特性如图一所示。恒流二极管在正向工作时存在一个恒流区，在此区域内IH不随VI而变化;其反向工作特性则与普通二极管的正向特性有相似之处。恒流二极管的外形与3DG6型晶体管相似，但它只有两个引线，靠近管壳突起的引线为正极。恒流二极管的主要参数有：恒定电流(IH)，起始电压(VS)，正向击穿电压(V(BO))，动态阻抗(ZH)，电流温度系数(αT)。其恒定电流一般为0.2～6mA。起始电压表示管子进入恒流区所需要的最小电压。恒流二极管的正向击穿电压通常为30～100V。动态阻抗的定义是工作电压变化量与恒定电流值变化量之比，对恒流管的要求是ZH愈大愈好，当IH较小时ZH可达数兆欧，IH较大时ZH降至数百千欧。电流温度系数由下式确定：

αT=[(△IH/IH)/△T]*100%

式中的△IH、△T分别代表恒定电流的变化量与温度变化量。需要指出，恒流二极管的αT可以为正值，也可以是负值，视IH值而定。一般讲，当IH《0.6mA时，αT》0;当IH》0.6mA时，αT《0。因此，IH《0.6mA的恒流管具有正的电流温度系数，IH》0.6mA的管子则具有负的电流温度系数。假如某些管子的IH值略低于0.6mA，那么其αT值伴随IH的变化既可为正，又可为负，通常就用绝对值表示。αT的单位是%/℃。

恒流二极管在零偏置下的结电容近似为10pF，进入恒流区后降至3～5pF，其频率响应大致为0～500kHz。当工作频率过高时，由于结电容的容抗迅速减小，动态阻抗就升高，导致恒流特性变差。
