上图所示为直插和贴片封装的1N4007二极管。1N4007的耐压值为1000V，额定正向电流为1A。该管为美国公司生产的二极管，型号中的“1”，指该管为只有一个PN结的器件(即二极管)，“N”表示该管已在美国电子工业协会注册登记，“4007”为登记序号。该管为普通的硅整流二极管，这种管子的PN结面积较大，故耐压高，工作电流大，但是其PN结的结电容也大，而这个结电容跟二极管是并联关系，故这种二极管只适用于数百Hz以下的低频整流电路中。若用于上百KHz以上的高频整流电路中，因其结电容较大，管子将失去单向导电作用。

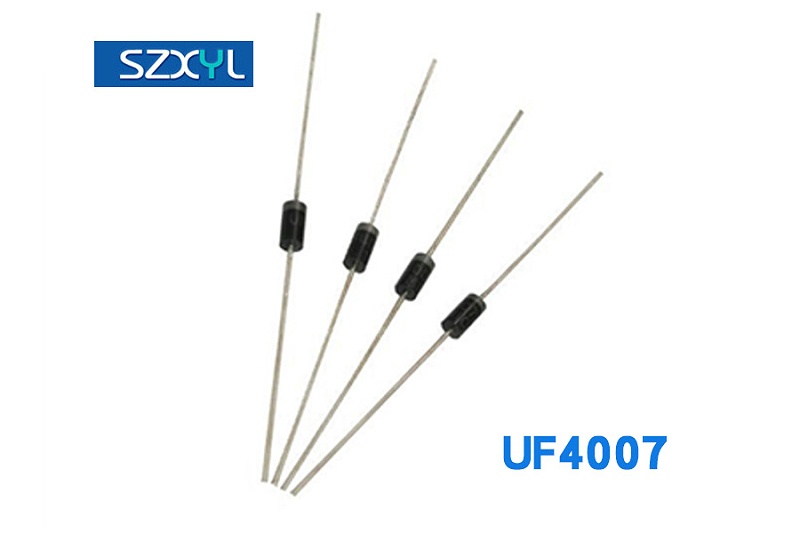

UF4007虽然外形封装与1N4007完全一样，但是UF4007为快恢复二极管。其耐压值也为1000V，额定正向电流也是1A，但这种管子的反向恢复时间(即从外加反向电压到进入反向阻断状态这一段的过度过程时间)很小，譬如：UF4007的反向恢复时间仅70ns(纳秒)，而像1N4007这类低频管，反向恢复时间都较大，手册中通常都不给出这个参数。

另外，UF4007这类快恢复二极管的正向导通压降比较大，一般都在0.8～1V以上，而1N4007这类管子的正向压降一般在0.7～0.8V(随流过管子的正向电流不同而异)。

UF4007这类快恢复二极管在各种开关电源或电动车充电器中，广泛用于高频整流、续流，而1N4007一般用于工频整流。使用时，UF4007可以代替1N4007普通整流二极管作为低频整流，但不能用1N4007来代替UF4007作高频整流，因为1N4007在高频电流下，将失去单向导电性。
