电路一：

1、稳压二极管并联稳压的输入电压必须大于输出电压。

2、最大输入电压时，稳压管的最大功耗必须小于稳压管的额定功耗。

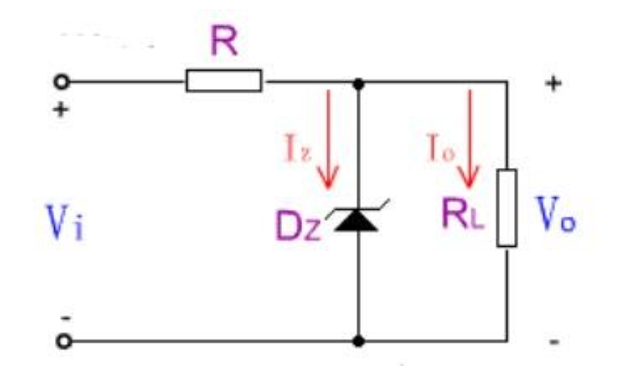

下图是简单的稳压二极管并联式稳压电路供参考。

电路二：

最简单的稳压电路由稳压二极管组成如图所示。从稳压二极管的特性可知，若能使稳压管始终工作在它的稳压区内，则VO.基本稳定在Vz左右。

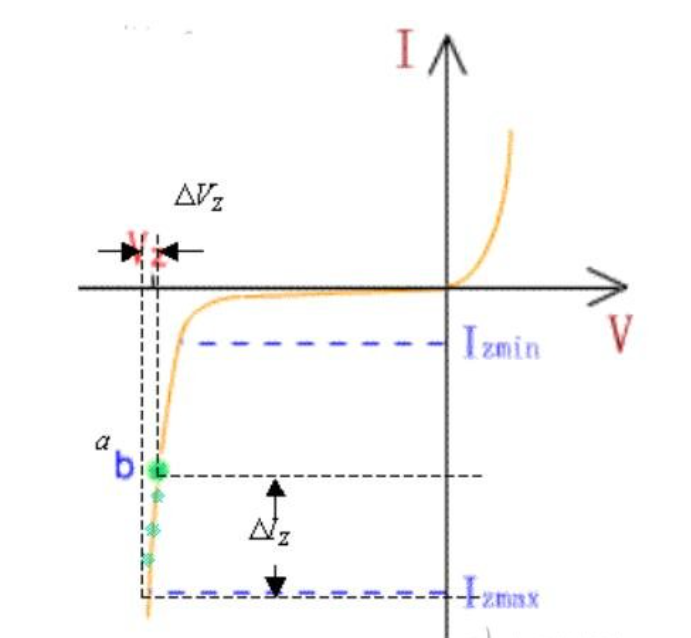

若稳压二级管稳压电路负载电阻变小时，要保持输出电压不变，负载电流要变大。由于V1：保持不变，则流过电阻R的电流不变。此时负载儒要增大的电流由稳压管调节出来，它的工作点将由b点移到a点。所以，稳压管可认为是利用调节流过自身的电流大小(端电压基本不变)来满足负载电流的改变，并和限流电阻R配合。将电流的变化转化为电压的变化以适应电网电压的变化。

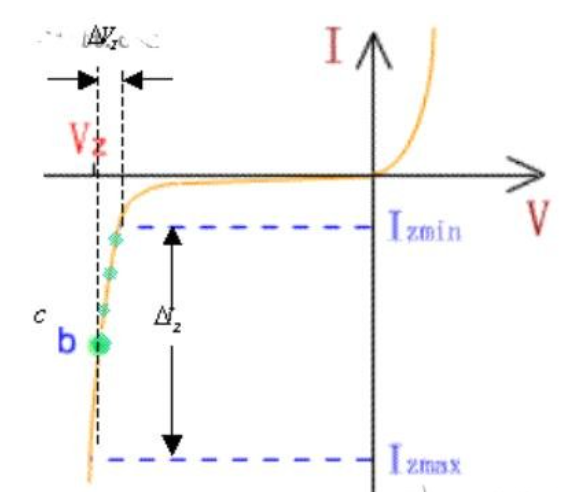

当电网电压升高时，若要保持输出电压不变，则电阻器R上的压降应增大，即流过R的电流增大。这增大的电流由稳压二极管容纳，它的工作点将由b点移到C点，由特性曲线可知此时Vo≈Vz基本保持不变。

稳压二极管电路稳压存在问题：电网电压不变时，负载电流的变化范围就是Iz的调节范围(几十mA)，这就限制了负载电流Io的变化范围。
