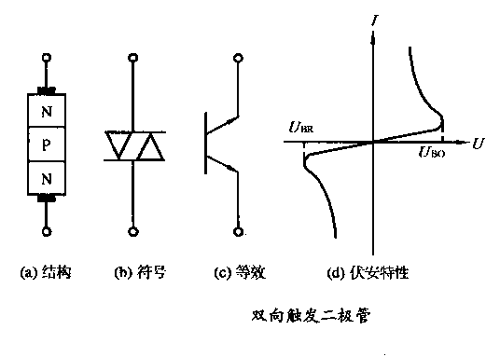

双向触发二极管是与双向晶闸管同时问世的，常用来触发双向晶闸管。结构、符号、等效电路和伏安特性见下图：

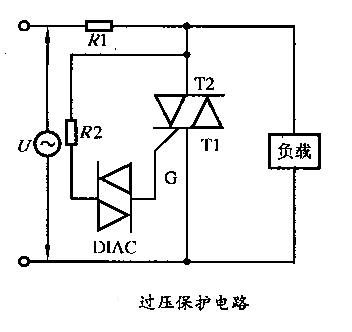

双向触发二极管除用来触发双向晶闸管外，还常用在过压保护、定时、移相等电路，图2就是由双向触发二极管和双向晶闸管组成的过压保护电路。下图为一个过压保护电路：

　　当瞬态电压超过DIAC和Ubo时，DIAC迅速导通并触发双向晶闸管也导通，使后面的负载免受过压损害。双向触发二极管除用来触发双向晶闸管外，还常用在过压保护、定时、移相等电路，图2就是由双向触发二极管和双向晶闸管组成的过压保护电路。当瞬态电压超过DIAC和Ubo时，DIAC迅速导通并触发双向晶闸管也导通，使后面的负载免受过压损害。

　　双向触发二极管介绍之二

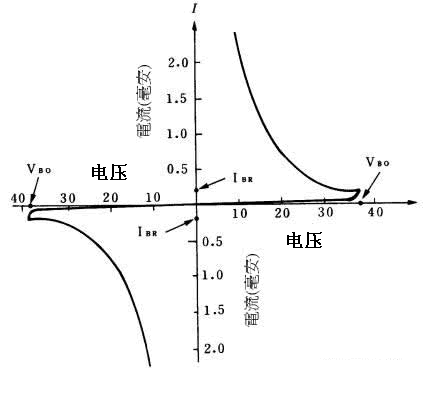

双向触发二极管(diode AC switch)简称DIAC，其特性曲线如图所示。由结构图中可以看出DIAC相当于两个反方向并联的萧克莱二极管连接而成的五层二极管。顾名思义，它是一种双方向皆可导通的二极管，亦即不论外加电压极性，只要外加电压大于触电压VBO就可导通。一旦导通，要使它恢复断流，只有将电源切断或使其电流、电压降至保持电流，保持电压以下。

　　双向触发二极管特性曲线

　　DIAC的触电压约在20~40V之间，常用以做为触发双向可控硅(晶闸管)控整流器(TRIAC)。或做为弛张振荡器。

　　双向触发二极管介绍之三

　　双向触发二极管(DIAC)属三层结构，具有对称性的二端半导体器件。常用来触发双向可控硅 ，在电路中作过压保护等用途。

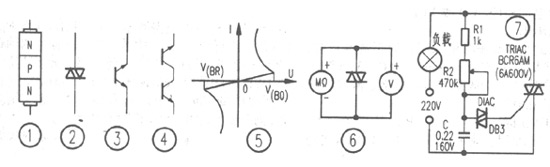

　　图1是它的构造示意图。图2、图3分别是它的符号及等效电路，可等效于基极开路、发射极与集电极对称的NPN型晶体管。因此完全可用二只NPN晶体管如图4连接来替代。

　　双向触发二极管正、反向伏安特性几乎完全对称(见图5)。当器件两端所加电压U低于正向转折电压 V(B0)时，器件呈高阻态。当U>V(B0)时，管子击穿导通进入负阻区。同样当U大于反向转折电压V(BR)时，管子同样能进入负阻区。转折电压的对称性用△V(B)表示。△V(B)=V(B0)-V(BR)。一般△V(B)应小于2伏。双向触发二极管的正向转折电压值一般有三个等级：20-60V、100-150V、200-250V。由于转折电压都大于20V，可以用万用表电阻挡正反向测双向二极管，表针均应不动(RX10k),但还不能完全确定它就是好的。检测它的好坏，并能提供大于250V的直流电压的电源，检测时通过管子的电流不要大于是5mA。用晶体管耐压测试器检测十分方便。如没有，可用兆欧表按图6所示进行测量(正、反各一次)，电压大的一次V(BR)。例如：测一只DB3型二极管，第一次为 27.5V，反向后再测为28V，则△V(B)=V(B0)-V(BR)=28V-27.5V=0.5V<2V,表明该管对称性很好。

　　图7是双向触发二极管与双向可控硅等元件构成的台灯调光电路。通过调节电位器R2，可以改变双向可控硅的导通角，从而改变通过灯泡的电流(平均值)实现连续调光。如果将灯泡换电熨斗、电热褥还可实现连续调温。

　　该电路在双向可控硅加散热器的情况下，可控负载功率可达500W，各元件参数见图所标注。
