这是MOS管热释电红外传感器，那个矩形框是感应窗口，G脚为接地端，D脚为内部MOS管漏极，S脚为内部MOS管源极。在电路中，G接地，D接电源正，红外信号从窗口输入，电信号从S输出。

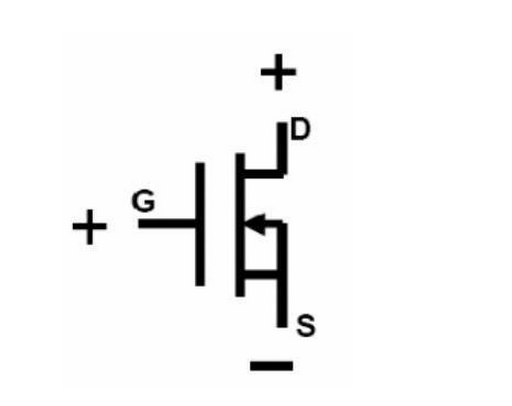

判断栅极G

MOS驱动器主要起波形整形和加强驱动的作用：假如MOS管的G信号波形不够陡峭，在点评切换阶段会造成大量电能损耗其副作用是降低电路转换效率，MOS管发烧严峻，易热损坏MOS管GS间存在一定电容，假如G信号驱动能力不够，将严峻影响波形跳变的时间。

将G-S极短路，选择万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。若发现某脚与其字两脚的电阻均呈无限大，并且交换表笔后仍为无限大，则证实此脚为G极，由于它和另外两个管脚是绝缘的。

判断源极S、漏极D

将万用表拨至R×1k档分别丈量三个管脚之间的电阻。用交换表笔法测两次电阻，其中电阻值较低(一般为几千欧至十几千欧)的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。因为测试前提不同，测出的RDS(on)值比手册中给出的典型值要高一些。

关于MOS管

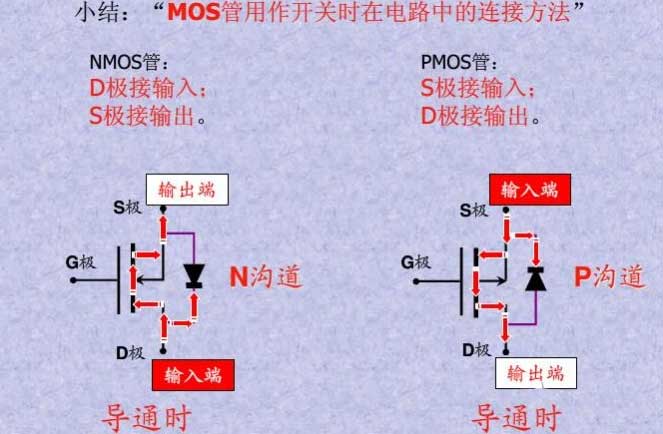

晶体管有N型channel所有它称为N-channel MOS管，或NMOS。P-channel MOS(PMOS)管也存在，是一个由轻掺杂的N型BACKGATE和P型source和drain组成的PMOS管。

无论N型或者P型MOS管，其工作原理本质是一样的。MOS管是由加在输入端栅极的电压来控制输出端漏极的电流。MOS管是压控器件它通过加在栅极上的电压控制器件的特性，不会发生像三极管做开关时的因基极电流引起的电荷存储效应，因此在开关应用中，MOS管的开关速度应该比三极管快。

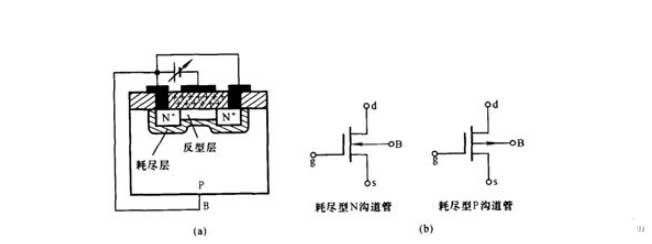

场效应管的名字也来源于它的输入端(称为gate)通过投影一个电场在一个绝缘层上来影响流过晶体管的电流。事实上没有电流流过这个绝缘体，所以FET管的GATE电流非常小。最普通的FET用一薄层二氧化硅来作为GATE极下的绝缘体。

这种晶体管称为金属氧化物半导体(MOS)晶体管，或，金属氧化物半导体场效应管(MOSFET)。因为MOS管更小更省电，所以他们已经在很多应用场合取代了双极型晶体管。
