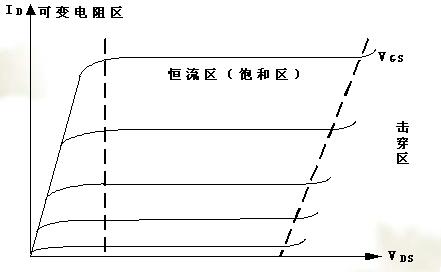

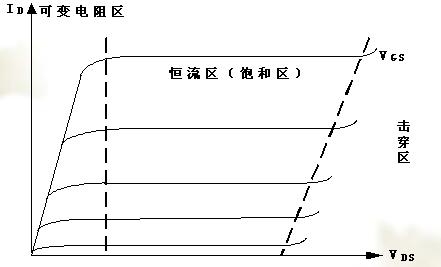

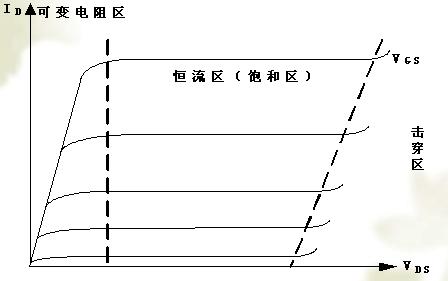

下面以N沟道.结型场效应管为例说明场效应管的特性. 图1.1为场效应管的漏极特性曲线。输出特性曲线分为三个区：可变电阻区、恒流区和击穿区 。

( 1) 可变电阻区： 图中VDS很小，曲线靠近左边。它表示管子预夹断前电压.电流关系是：当VDS较小时，由于VDS的变化对沟道大小影响不大，沟道电阻基本为一常数，ID基本随VGS作线性变化。 当VGS恒定时，沟道导通电阻近似为一常数，从此意义上说，该区域为恒定电阻区，当VGS变化时，沟道导通电阻的值将随VGS变化而变化，因此该区域又可称为可变电阻区。利用这一特点，可用场效应管作为可变电阻器 。

(2)恒流区:图中VDS较大,曲线近似水平的部分是恒流区,它表示管子预夹断后电压.电流的关系,即图1.1两条虚线之间即为恒流区(或称为饱和区)该区的特点是ID的大小受VGS可控, 当VDS改变时ID几乎不变，场效应管作为放大器使用时，一般工作在此区域内。

(3)击穿区：当VDS增加到某一临界值时，ID开始迅速增大, 曲线上翘, 场效应管不能正常工作,甚至烧毁，场效应管工作时要避免进入此区间.

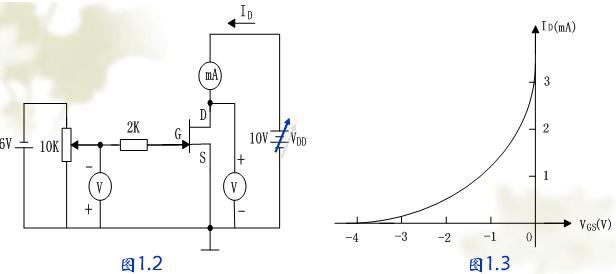

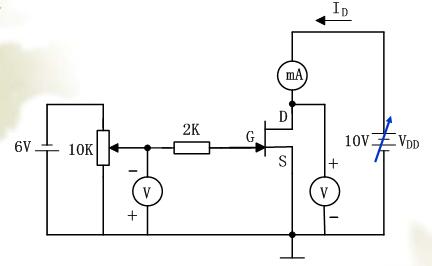

场效应管的特性曲线可以用晶体管图示仪测试，也可以用逐点测量法测试。图1.2是用逐点测量法测试场效应管特性曲线的原理图。场效应管的转移特性曲线是当漏源间电压VDS保持不变，栅源间电压VGS与漏极电流ID的关系曲线，如图1.3所示：

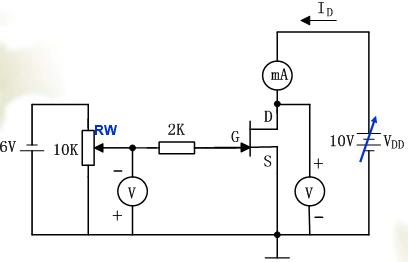

在上图中，先调节VDD使VDS固定在某个数值上，当栅源电压VGS取不同的电压值时(调节RW)，ID也将随之改变，利用测得的数据，便可在VGS～ID直角坐标系上画出如图3.2.3的转移特性曲线。当VDS取不同的数值，便可得到另一条特性曲线。ID=0时的VGS值为场效应管的夹断电压VP,VGS=0时的ID值为场效应管的饱和漏极电流IDSS。

漏极特性曲线是当栅源间电压VGS保持不变时，漏极电流ID与漏源间电压VDS的关系曲线，当VDS取不同的数值时便可测出与之对应的ID值，对于不同的VGS可以测得多条漏极特性曲线。

晶体管是电流控制器件，作放大器件用时，发射结必须正偏。场效应管是电压控制器件，N沟道结型场效应管工作时G、S间必须加反向偏置电压。
