我们通常所说的“续流二极管”由于在电路中起到续流的作用而得名，一般选择快速恢复二极管或者肖特基二极管来作为“续流二极管”，它在电路中一般用来保护元件不被感应电压击穿或烧坏，以并联的方式接到产生感应电动势的元件两端，并与其形成回路，使其产生的高电动势在回路以续电流方式消耗，从而起到保护电路中的元件不被损坏的作用。

续流二极管工作原理

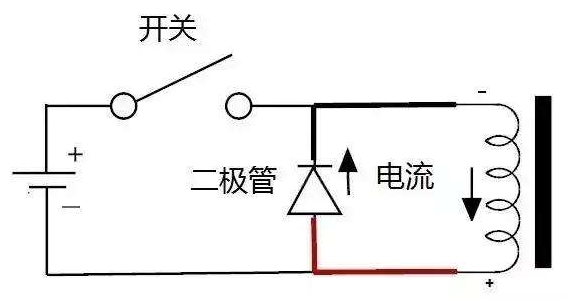

续流二极管都是并联在线圈的两端，线圈在通过电流时，会在其两端产生感应电动势。当电流消失时，其感应电动势会对电路中的元件产生反向电压。当反向电压高于元件的反向击穿电压时，会使元件如三极管、晶闸管等造成损坏。续流二极管并联在线圈两端，当流过线圈中的电流消失时，线圈产生的感应电动势通过二极管和线圈构成的回路做功而消耗掉，从而保护了电路中的其它元件的安全。 续流二极管在电路中反向并联在继电器或电感线圈的两端，当电感线圈断电时其两端的电动势并不立即消失，此时残余电动势通过一个二极管释放，起这种作用的二极管叫续流二极管。其实还是个二极管只不过它在这起续流作用而已，例如在继电器线圈两端反向接的那个二极管或单向可控硅两端反向接的也都是。为什么要反向接个二极管呢?因为继电器的线圈是一个很大的电感，它能以磁场的形式储存电能，所以当他吸合的时候存储大量的磁场。当控制继电器的三极管由导通变为截断时，线圈断电，但是线圈里有磁场。这时将产生反向电动势，电压可高达1000v以上，很容易击穿三极管或其他电路元件。这是由于二极管的接入正好和反向电动势方向一致，把反向电势通过续流二极管以电流的形式中和掉，从而保护了其他电路元器件，因此它一般是开关速度比较快的二极管，像可控硅电路一样，因为可控硅一般当成一个触点开关来用。如果控制的是大电感负载，一样会产生高压反电动势，原理和继电器一样的。续流二极管在显示器上也用到，一般用在消磁继电器的线圈上。

续流二极管作用

续流二极管经常和储能元件一起使用，防止电压电流突变，提供通路。电感可以经过它给负载提供持续的电流，以免负载电流突变，起到平滑电流的作用。在开关电源中，就能见到一个由二极管和电阻串连起来构成的的续流电路。这个电路与变压器原边并联。当开关管关断时，续流电路可以释放掉变压器线圈中储存的能量，防止感应电压过高，击穿开关管。一般选择快速恢复二极管或者肖特基二极管就可以了，用来把线圈产生的反向电势通过电流的形式消耗掉，可见“续流二极管”并不是一个实质的元件，它只不过在电路中起到的作用称做“续流”。
