FR107二极管参数和代换


FR107二极管严格意义上属于快速恢复整流二极管的一种,被应用在电路系统中时它可以将交流电能转变为直流电能。fr107在实际应用过程中具有非常鲜明的单向导电性,反向漏电流小,高温性能良好。由于具备快速恢复的特性,因此该型号的二极管恢复时间很短,这一特点也使其非常适用于高频整流领域内。在参数方面,fr107二极管的反向恢复时间为250ns,其本身的最大正向电流为1A,反向耐压为1000V,这些都是使其被广泛应用在电子制造行业中的原因之一。

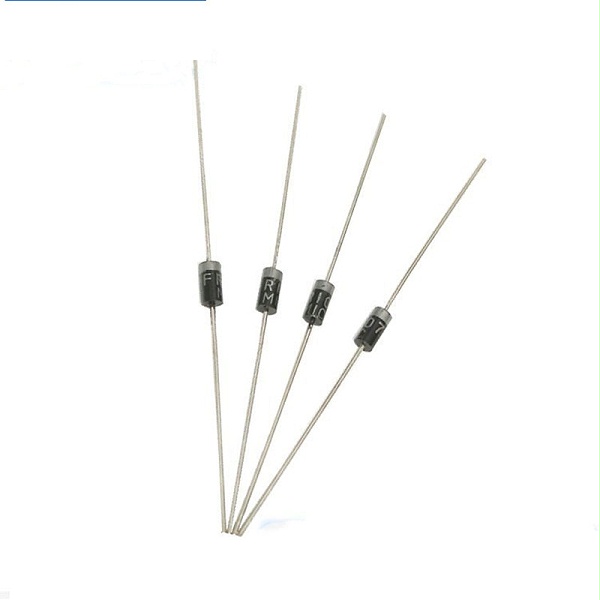

fr107白底



FR107快恢复二极管技术参数

封装方式:DO-41

电流参数:IO=1A/IFSM=30A/IR=5uA

电压参数:URRM=1000V/URMS=700V/UDC=1000V/UF=1.3V

电压, Vrrm:1000V

电流,If 平均:1A

正向电压 Vf 最大:1.2V

时间, trr 最大:500ns

电流, Ifs 最大:500A

封装形式:DO-41

针脚数:2

外径:2.7mm

外部长度/高度:5.2mm

正向电压, 于If:1.3V

电流, If @ Vf:1A

电流, Ifsm:500A

结温, Tj 最高:150°C

表面安装器件:轴向引线

Rth(j-c)=(TJ-TC)/P

o4YBAF1vXnWACOqaAABAuVyGO9Y184

FR107快恢复二极管代换型号

一般情况下FR207、RU4A以及彩电电源变压器次级整流二极管均可代用。
