MOS管三脚如何区分

国内专业生产二三极管的生产厂家,生产技术已经是非常的成熟,进口的测试仪器,可以很好的帮组到客户朋友稳定好品质,也有专业的工程师在把控稳定质量,协助客户朋友解决一直客户自身解决不了的问题,每天会分享一些知识或者客户的一些问题,今天我们分享的是,MOS管三个引脚怎么区分图解,请看下方

MOS管三个引脚

栅极G的测定:用万用表R&TImes;100档,测任意两脚之间正反向电阻,若其中某次测得电阻为数百Ω),该两脚是D、S,第三脚为G。

漏极D、源极S及类型判定:用万用表R&TImes;10kΩ档测D、S问正反向电阻,正向电阻约0.2&TImes;10kΩ,反向电阻(5一∞)X100kΩ。在测反向电阻时,红表笔不动,黑表笔脱离引脚后,与G碰一下,然后回去再接原引脚,出现两种情况:

a.若读数由原来较大值变为0(0×10kΩ),则红表笔所接为S,黑表笔为D。用黑表笔接触G有效,使MOS管D、S间正反向电阻值均为0Ω,还可证明该管为N沟道。

b.若读数仍为较大值,黑表笔不动,改用红表笔接触G,碰一下之后立即回到原脚,此时若读数为0Ω,则黑表笔接的是S极、红表笔为D极,用红表笔接触G极有效,该MOS管为P沟道。

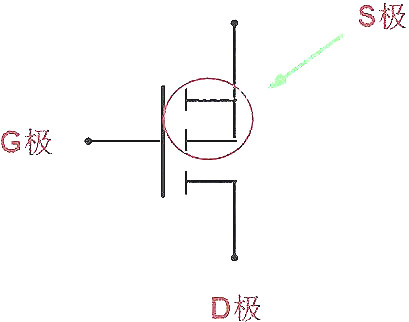

G极,不用说比较好认。

S极,不论是p沟道还是N沟道,两根线相交的就是;

D极,不论是p沟道还是N沟道,是单独引线的那边。

判定栅极G:将万用表拨至R&TImes;1k档,用万用表的负极任意接一电极,另一只表笔依次去接触其余的两个极,测其电阻。若两次测得的电阻值近似相等,则负表笔所接触的为栅极,另外两电极为漏极和源极。漏极和源极互换,若两次测出的电阻都很大,则为N沟道;若两次测得的阻值都很小,则为P沟道。

判定源极S、漏极D:在源-漏之间有一个PN结,因此根据PN结正、反向电阻存在差异,可识别S极与D极。用交换表笔法测两次电阻,其中电阻值较低(一般为几千欧至十几千欧)的一次为正向电阻,此时黑表笔的是S极,红表笔接D极。

MOS管如何快速判断与好坏及引脚性能

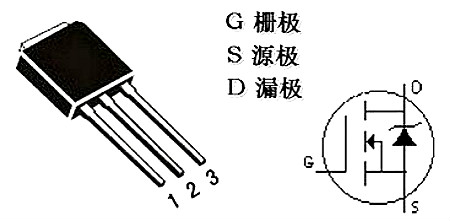

MOS管三个引脚

1、用10K档,内有15伏电池。可提供导通电压。

2、因为栅极等效于电容,与任何脚不通,不论N管或P管都很容易找出栅极来,否则是坏管。

3、利用表笔对栅源间正向或反向充电,可使漏源通或断,且由于栅极上电荷能保持,上述两步可分先后,不必同步,方便。但要放电时需短路管脚或反充。

4、大都源漏间有反并二极管,应注意,及帮助判断。

5、大都封庄为字面对自已时,左栅中漏右源。以上前三点必需掌握,后两点灵活运用,很快就能判管脚,分好坏。

如果对新拿到的不明MOS管,可以通过测定来判断脚极,只有准确判定脚的排列,才能正确使用。
