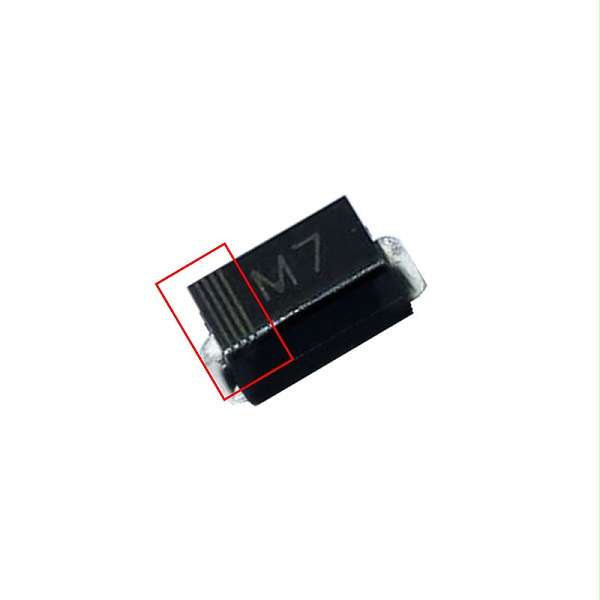

通用贴片二极管的实物识别图：

红色区域有4根横线的这边就属于正极，另一头则为负极;不同贴片二极管生产厂家也存在不同的标识，上图是横线，也有是两根横线的，也有是白色长方块的。但是不管什么标识，总结一条：正极这边有明显的标识，而负极没有任何识别丝印。

除了标识区分贴片二极管还有一种方式更准确的区分正负极，就是使用万用表来区分贴片二极管正负极：

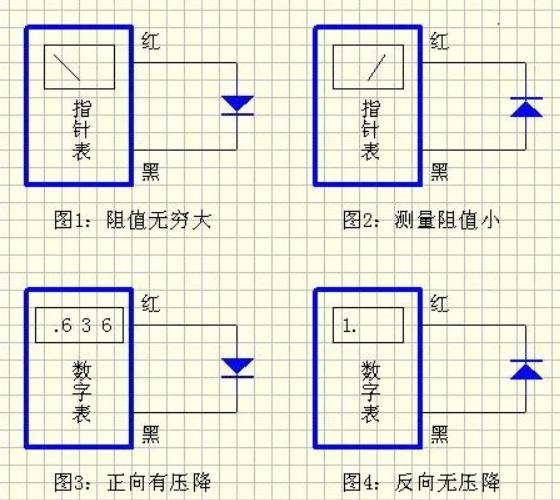

万用表调整到二极管档位，把表笔放在贴片二极管的两边，然后看显示屏幕的数值，如图所示：

1、屏幕显示是1.，就是阻值无穷大，那黑色表笔这边就是正极，红色表笔这边就是负极;

2、屏幕显示是.600左右，是有数值的，同时万用表会发出滴~~~的声响，那红色表笔这边就是说正极，黑色表笔这边就是负极;

3、当然还有第三种情况，那就是不管怎么放置表笔，屏幕显数值接近于0，并且万用表都发出声响，这说明这颗贴片二极管已经被击穿了，坏掉了，不能再使用了。

好了 ，通过以上对贴片二极管正负极的区分方法，我们可以了解到通过查看贴片二极管的外部标识区分也有弊端，最好的办法还是采用万用表来测试区分。想要知道更多的产品信息就来在线在线质询吧或者扫下方二维码。
