新亿利为您介绍tvs管单向和双向的区别

tvs管的两极受到反向瞬态高能量冲击时,它能以10的负12次方秒量级的速度,将其两极间的高阻抗变为低阻抗,吸收高达数千瓦的浪涌功率,使两极间的电压箝位于一个预定值,有效地保护电子线路中的精密元器件,免受各种浪涌脉冲的损坏。它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差、箝位电压较易控制、无损坏极限、体积小等优点。 tvs管有单向与双向之分,单向tvs管的特性与稳压二极管相似。

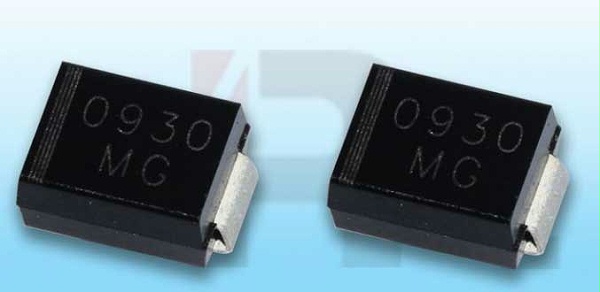

TVS管

TVS管工作原理

器件并联于电路中,当电路正常工作时,它处于截止状态(高阻态),不影响线路正常工作,当电路出现异常过压并达到其击穿电压时,它迅速由高阻态变为低阻态,给瞬间电流提供低阻抗导通路径,同时把异常高压箝制在一个安全水平之内,从而保护被保护IC或线路;当异常过压消失,其恢复至高阻态,电路正常工作。

TVS允许的正向浪涌电流在TA=250C,T=10ms条件下,可达50~200A。双向TVS可在正反两个方向吸收瞬时大脉冲功率,并把电压钳制到预定水平, 双向TVS适用于交流电路,单向TVS一般用于直流电路。可用于防雷击、防过电压、抗干扰、吸收浪涌功率等,是一种理想的保护器件。耐受能力用瓦特(W)表示。

TVS二极管可以很方便地与其它器件集成在一个芯片上,现有很多将EMI过滤和RFI防护等功能与TVS管集成在一起的器件,不但减少设计所采用的器件数目降低成本,而且也避免PCB板上布线时易诱发的伴生自感。

从而确保后面的电路元件免受瞬态高能量的冲击而损坏。 TVS的反应速度绝对比RC回路快的多,抑制反向的用单向TVS, 有交流的用双向TVS。

tvs二极管

TVS单/双向区别

1. 单向用在直流。双向用在交流;

2. 单向TVS管的特性与稳压二极管相似,双向TVS管的特性相当于两个稳压二极管反向串联;

3. 极间电容Cj单向的比双向的大。以LRC的为例,单向的电容C有65PF,双向的只有15PF;

4. USB数据线上全部用的双向;

5. 电流曲线不同。单方向的TVS管的电路符号与普通的稳压管相同,其正向特性与普通二极管相同,反向特性为典型的PN结雪崩器件。双向二极管正反向都是典型的PN结雪崩器件。

区分TVS管的单双向方法

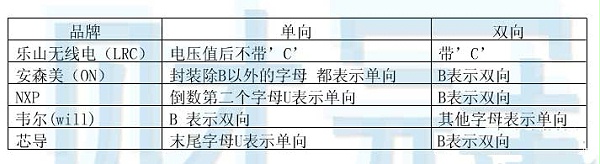

1、看型号

单从型号表面我们就可以判断,虽然不同品牌命名方式不同,但都有规律,列如下图二是SMAJ系列TVS管规格书,第一列是单向,第二列是双向,明显看出双向的比单向的多了字母C。

2438312-1G029111P9542

2、看规格书

双向为双向导通

2438312-1G029111U1A3

单向为单向导通


2438312-1G029111Z4Z6

3、万用表测

测量二极管的档位,单向一边通,双向2边都有电压;

测直流,双向对称,单向只有反向是雪崩击穿特性,一般1mA下测。
