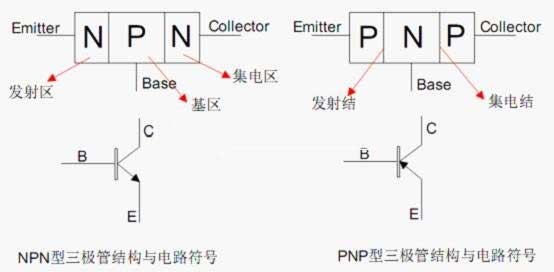

按照现代的制造工艺来说，根据不同的掺杂方式在同一个硅片上制造出三个掺杂区域，并形成两个PN结，由此就构成了一个晶体管。

晶体管最大的优点就是能够放大信号，它是放大电路的核心元件，能够控制能量的转换，将输入的任何微小变化量不失真地进行放大输出。

以下是我们在电路设计中使用三极管时需要注意的几个问题：

(1)需注意旁路电容对电压增益的影响：

由于这个旁路电容的存在，在不同频率环境中会有不同的情况发生：

a、当输入信号频率足够高时，XC将接近于零，即射极对地短路，此时共射的电压增益为：

b、当输入信号频率比较低时，XC将远大于零，即相当于开路，此时共射的电压增益为：

由此可以看出，在使用三极管设计电路时需要掂量旁路电容对电压增益带来的影响。

（2）需注意三极管内部的结电容的影响：

由于半导体制造工艺的原因，三极管内部不可避免地会有一定容值的结电容存在，当输入信号频率达到一定程度时，它们会使得三极管的放大作用“大打折扣”，更糟糕的是，它还会因此引起额外的相位差。

由于Cbe的存在，输入信号源的内阻RS和XCbe形成了一个鲜为人知的分压器，也可以看成是一个LPF，当输入信号的频率过高时，三极管基极的电位就会有所下降，此时电压增益就随之减小。

由于Cbc的存在，当输入信号的频率过高时，Vout的一部分会经过Cbc反馈到基极，又因为此反馈信号和输入信号有180°的相位差，所以，这样也会降低基极的电位，电压增益也由此下降。
