三极管如何完成电子开关的原理

三极管开关功用——闭合

三极管工作在放大区时，集电极电流正比与基极电流，两者的比值是该三极管的电流放大倍数。也就是说，当基极电流一定时，该三极管的最大集电极电流就是放大倍数乘基极电流。

　　下面经过电路仿真来直观的说明，我们以前对NPN型三极管有过类似的引见，这里我们就以PNP三极管来说明。

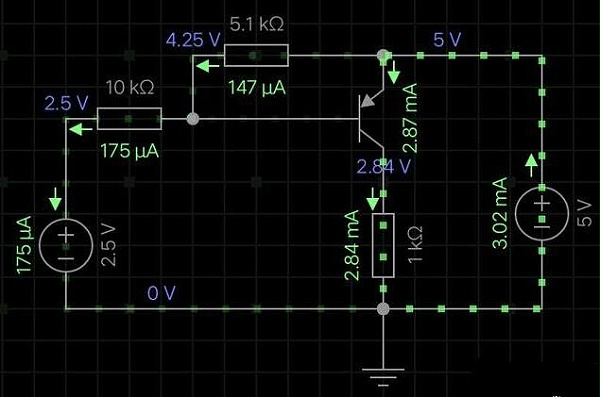

    上图中输入电压时2.5V，三极管发射极电压5V，普通基极有电流时，发射极与基极间压降是0.7V左右，这里是0.75V。所以基极电流为175uA-147uA=28uA，三极管的电放逐大倍数是100，所以集电极电流为2.8mA左右（这里是2.84mA），该电流在1K负载电阻上产生2.84V压降，即三极管发射极-集电极间压降为2.16V，三极管工作在放大区。

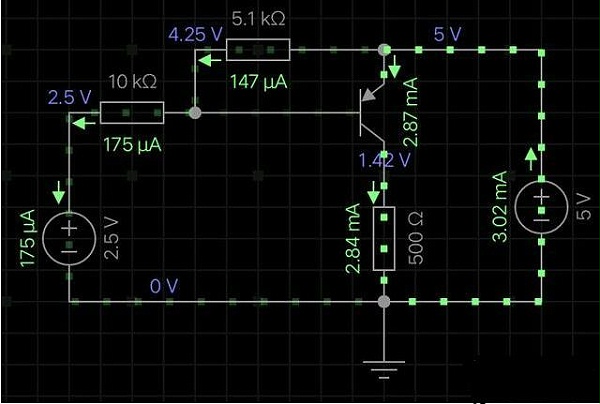

上图我将负载电阻该为0.5K，三极管集电极电流还是2.84mA。

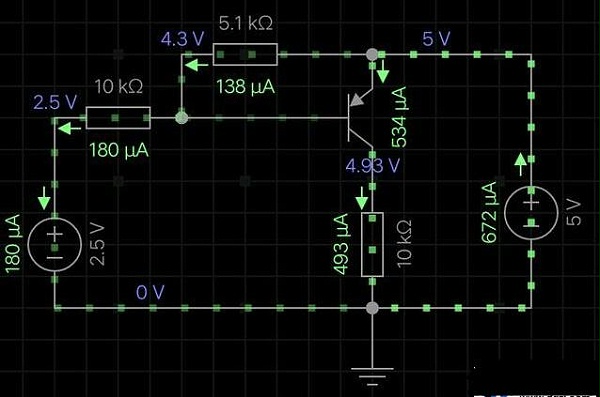

    下面我将负载电阻改大，比方到10K，假设集电极电流还是2.84mA的话电阻上压降到达28.4V。但发射极电压最大也就只要5V，就算三极管发射极-集电极电压降是0V的话，集电极电流也只要0.5mA，事实上确实是这样，集电极电流接近0.5mA，三极管发射极-集电极压降接近0V，就仿佛发射极与集电极之间有一开关闭合了，下面是仿真图。

　    三极管开关功用——断开

    有了上面的阐明，三极管完成断开的功用就更容易了解了，只需使集电极电流为0A，那我们只需使输入电压大于等于5V，如下图所示。
