新亿利为您讲解三极管开关电路工作原理解析

    图一所示是NPN三极管的  共射极电路 ,图二所示是它的特性曲线图,图中它有3 种工作区域:截止区(Cutoff Region)、线性区 (AcTI ve Region) 、饱和区(Satura TIon Region)。三极管是以B 极电流IB 作为输入,操控整个三极管的工作状态。若三极管是在截止区,IB 趋近于0 (VBE 亦趋近于0),C 极与E 极间约呈断路状态,IC = 0,VCE = VCC。若三极管是在线性区,B-E 接面为顺向偏压,B-C 接面为逆向偏压,IB 的值适中 (VBE = 0.7 V),  I C =h F E I B   呈比例放大,Vce  = Vcc -Rc I c = V cc - Rc  hFE IB可被 IB 操控。若三极管在饱和区,IB 很大,VBE = 0.8 V,VCE = 0.2 V,VBC = 0.6 V,B-C 与B-E 两接面均为正向偏压,C-E间同等于一个带有0.2 V 电位落差的通路,可得I c=( Vcc - 0.2 )/ Rc  ,Ic 与 IB 无关了,因而时的IB大过线性放大区的IB 值,   Ic

20091124105013570

图1   NPN 三极管共射极电路

20091124105015110

图2  共射极电路输出特性曲

20091124105015129

图3、截止态好像断道路图

实验:三极管的开关作用

简单三极管开关:电路如图5,电阻RC是LED限流用电阻,以避免电压过高烧坏LED(发光二极管),将输入信号 VIN 从0 调到最大 (等分为约20 个距离),察看并记载对的 VOUT 以及LED 的亮度。当三极管开关为断路时,VOUT =VCC =12 V,LED 不亮。当三极管开关通路时,VOUT  = 0.2V ,LED 会亮。改进三极管开关:由于三极管由截止区过度到饱和区需经过线性区,开关的效果不会有明白的界限。为使三极管开关的效果明白,可串接两三极管,电路如图六。同样将输入信号 VIN 从0 调到最大 (等分为约20 个距离),察看并记载对应的VOUT 以及LED 的亮度。


20091124105016600

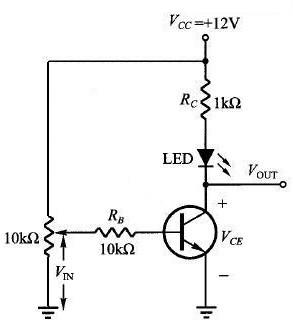

图5、简单开关三极管电路图


11

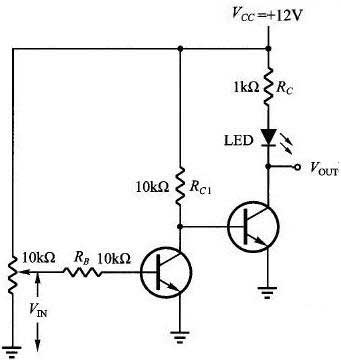

图6、改进三极管开关电路-达林顿电路图

以上能够看出简直任何一种型号三极管都可一做为电子开关来运用,假如条件允许也可用来控制加热设备。可见开关三极管只是一个笼统的概念,不过市面上也有少数的专用开关三极管出卖。
