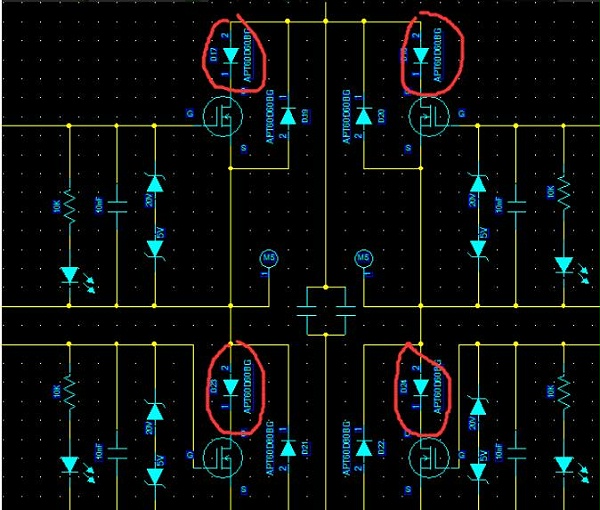

H桥电路中mos管串联二极管的作用

　　因为MOSFET的体二极管速度太慢，有反向直通，所以采用一个二极管串联在外面，外面再整体并联一个。

　　而且高压瞬态完全不一样的，就现在大家做的逆变器，全桥，都是没有考虑这个直通的，因为这个直通的时间都是次ns级以内的。

MOS还是可以扛住的，然后遇到那种变态的高可靠性要求，全部都算FAIL，串联二极管没有特殊要求只需要电流够就行。

二极管的作用

　　一、整流

　　完成整流作用的二极管被很多人称为整流二极管，这同时也是它的分类之一，原理在于二极管具有单向导电性，所以可以将方向交替变换的交流电转换为单一方向的脉冲直流电，达到这个整流的作用。

　　二、限幅

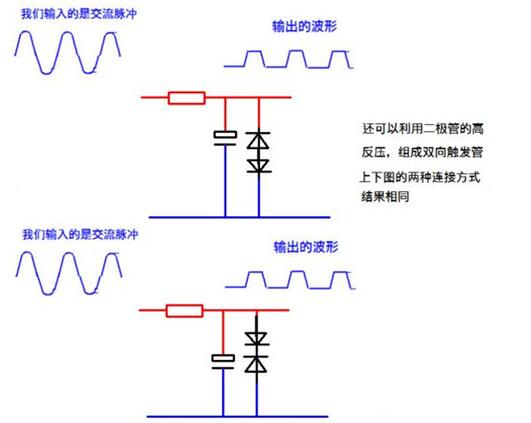

　　有限幅作用的二极管也被称为限幅二极管，主要是二极管两端加正向电压使其导通后，其正向压降基本保持不变，所以它在电路中可以作为限幅元件使用，将信号的幅度限定在一定范围。

　　三、开关

　　这种是开关二极管，主要还是二极管的单向导电性来的，在正向电压作用下电阻很小，相当于通路的开关打开;在反向电压作用下电阻很大，相当于断路的开关闭合，这种作用想必大部分中学生在物理实验中都有尝试过吧，它也是组成我们电路开关的重要作用。

四、续流

　　经常在开关电源的电感中或继电器的感性负载中起到续流的作用。

　　五、稳压

　　这中稳压作用的二极管是一种工作于反向击穿状态的面结型硅二极管，在稳压电路中串入限流电阻，限制稳压二极管击穿后电流值，使得其击穿状态可以一直保持下去。
